Automatická uzávěrka diferenciálu v mechanické převodovce VARI 4+R: ADL

Automatická uzávěrka diferenciálu v mechanické převodovce VARI 4+R: ADL 1. 6. 2023

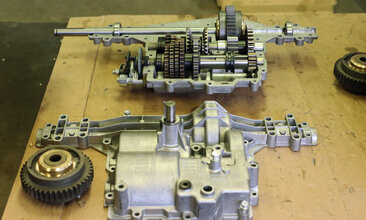

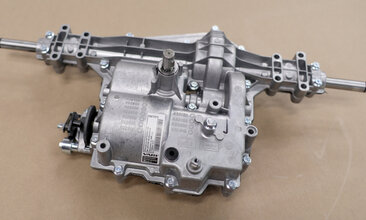

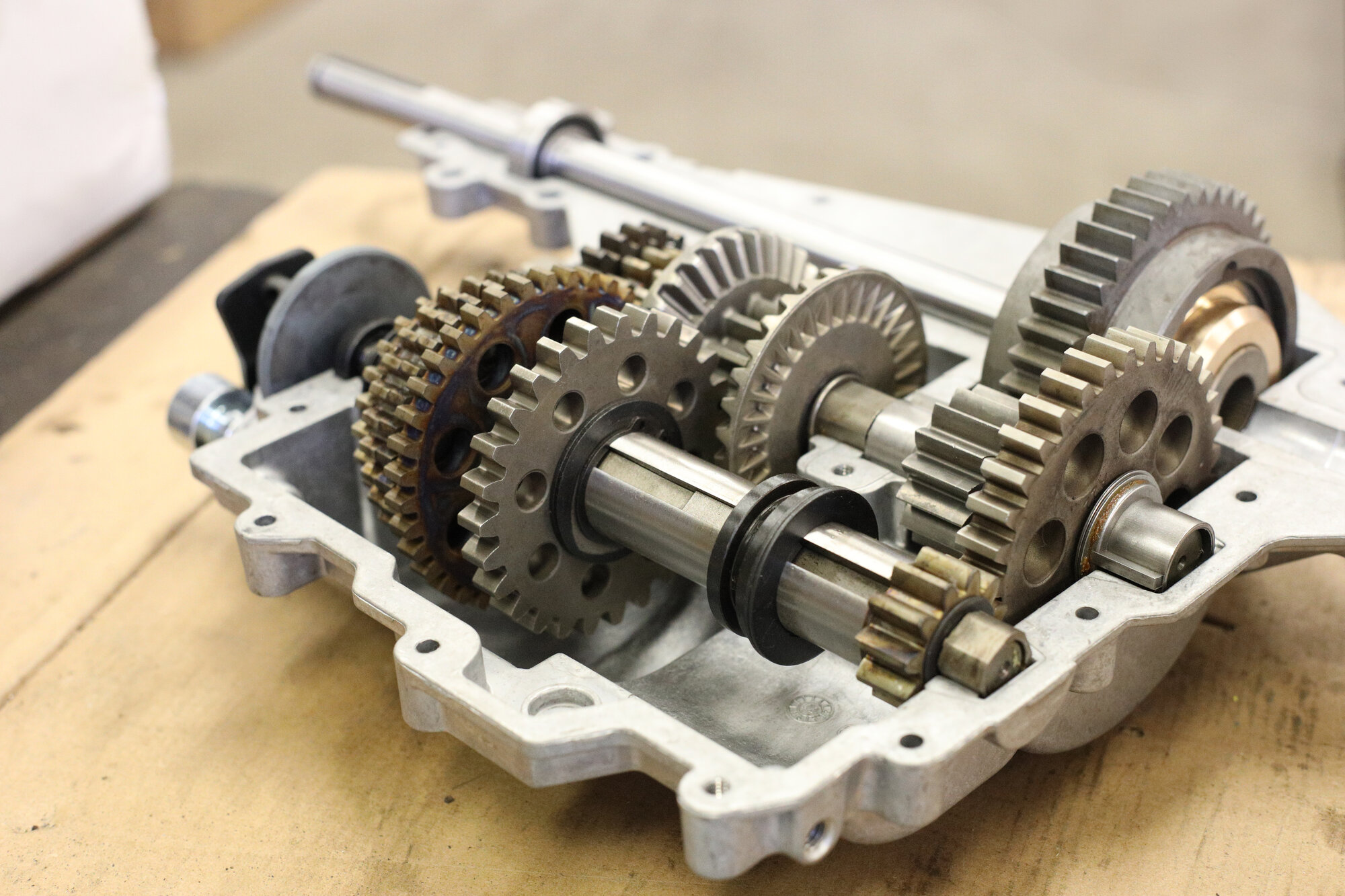

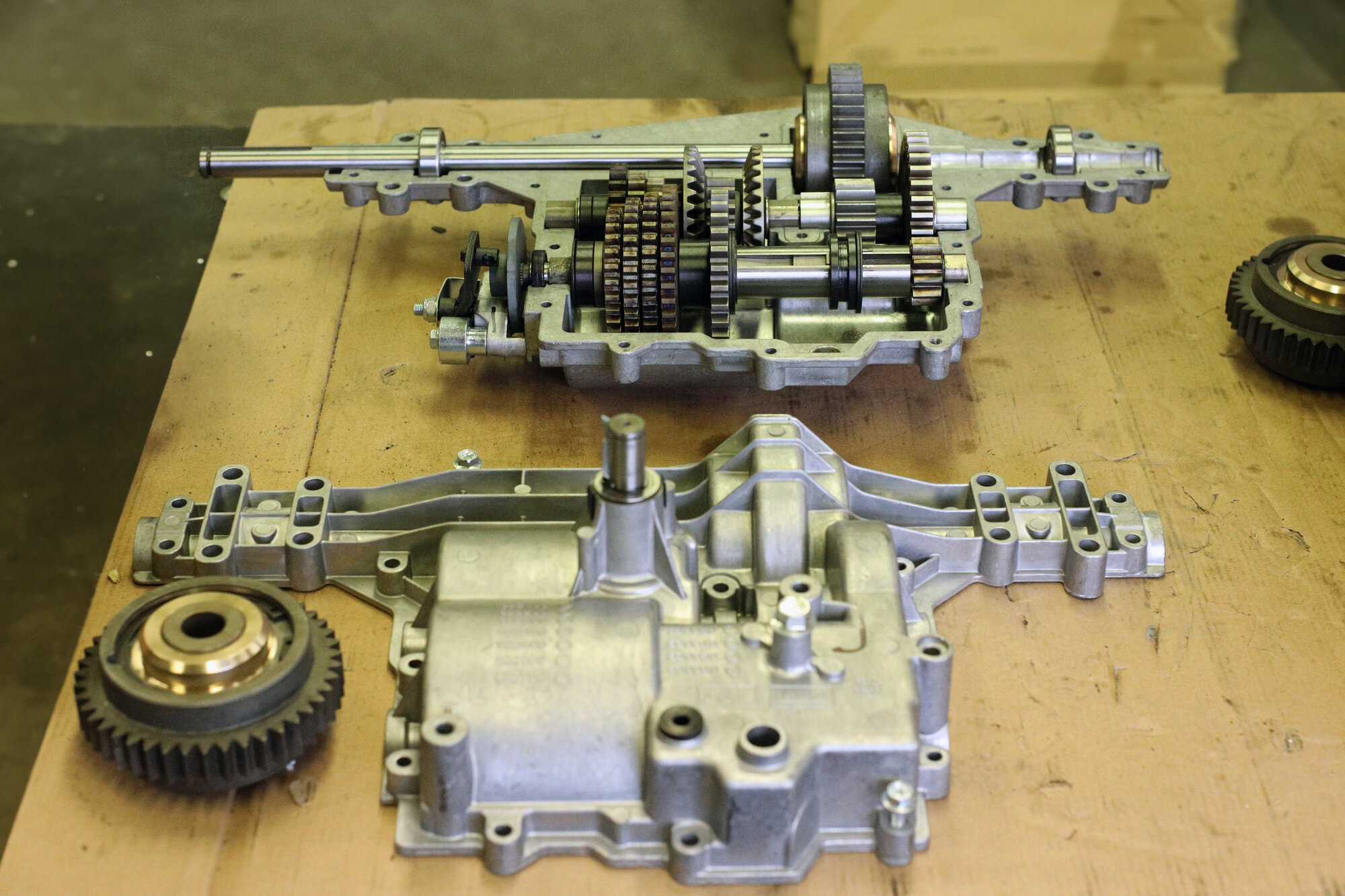

Mechanická 4+R převodovka, vyráběná pro malé zahradní ridery, se nám jevila jako dobrá volba pro použití v naší střední třídě jednoosých ručně vedených strojů. Je ideální díky svým kompaktním rozměrům, přijatelné šířce těla převodovky, robustním výstupním hřídelům, počtu převodových stupňů a provozní a parkovací brzdě.

Společně s výrobcem převodovky jsme odladili všechny převodové poměry, které bylo nutné upravit pro stroje VARI. Také jsme se domluvili na finální montáži této převodovky přímo ve VARI.

20230519_10522920230601_10033820230519_105237

hilliard clutchPro optimální funkci nám však chyběla uzávěrka diferenciálu, která je nezbytná pro perfektní fungovaní stroje v různých podmínkách, především ve svazích nebo na povrchu se zhoršenou adhezí, jako je bláto, sníh anebo led. Implementace patentované automatické uzávěrky diferenciálu tak bylo technickou výzvou i přesto, že máme zkušenosti s jejím použitím v již používaných hydro-převodovkách.

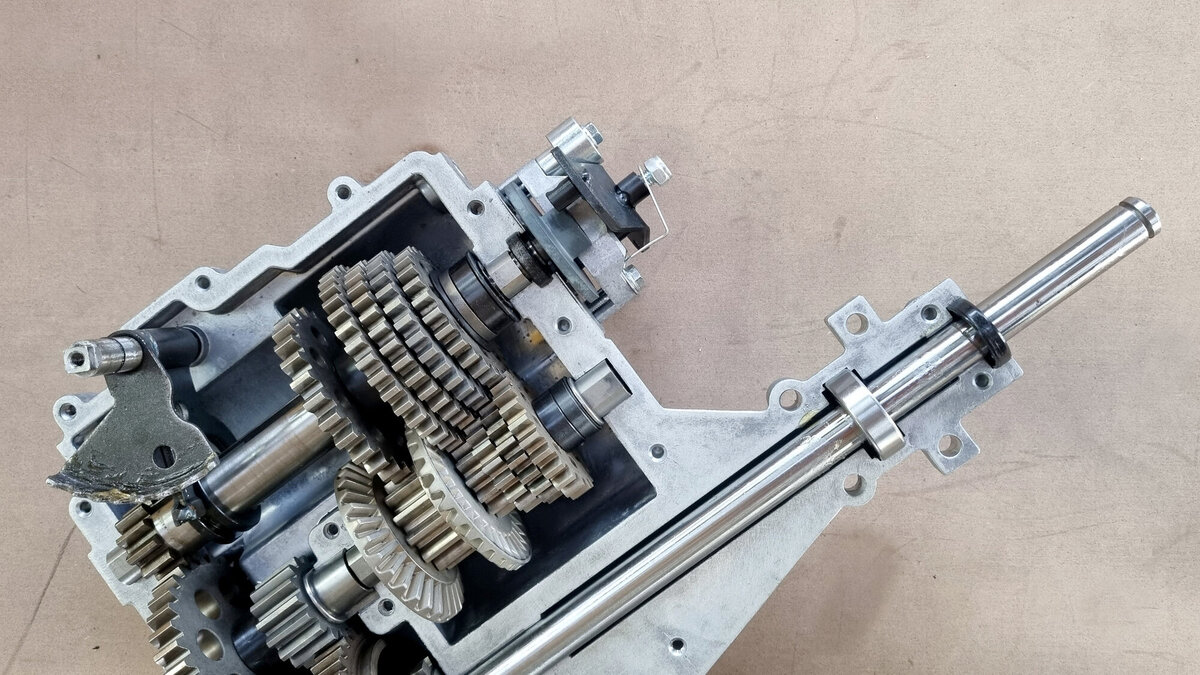

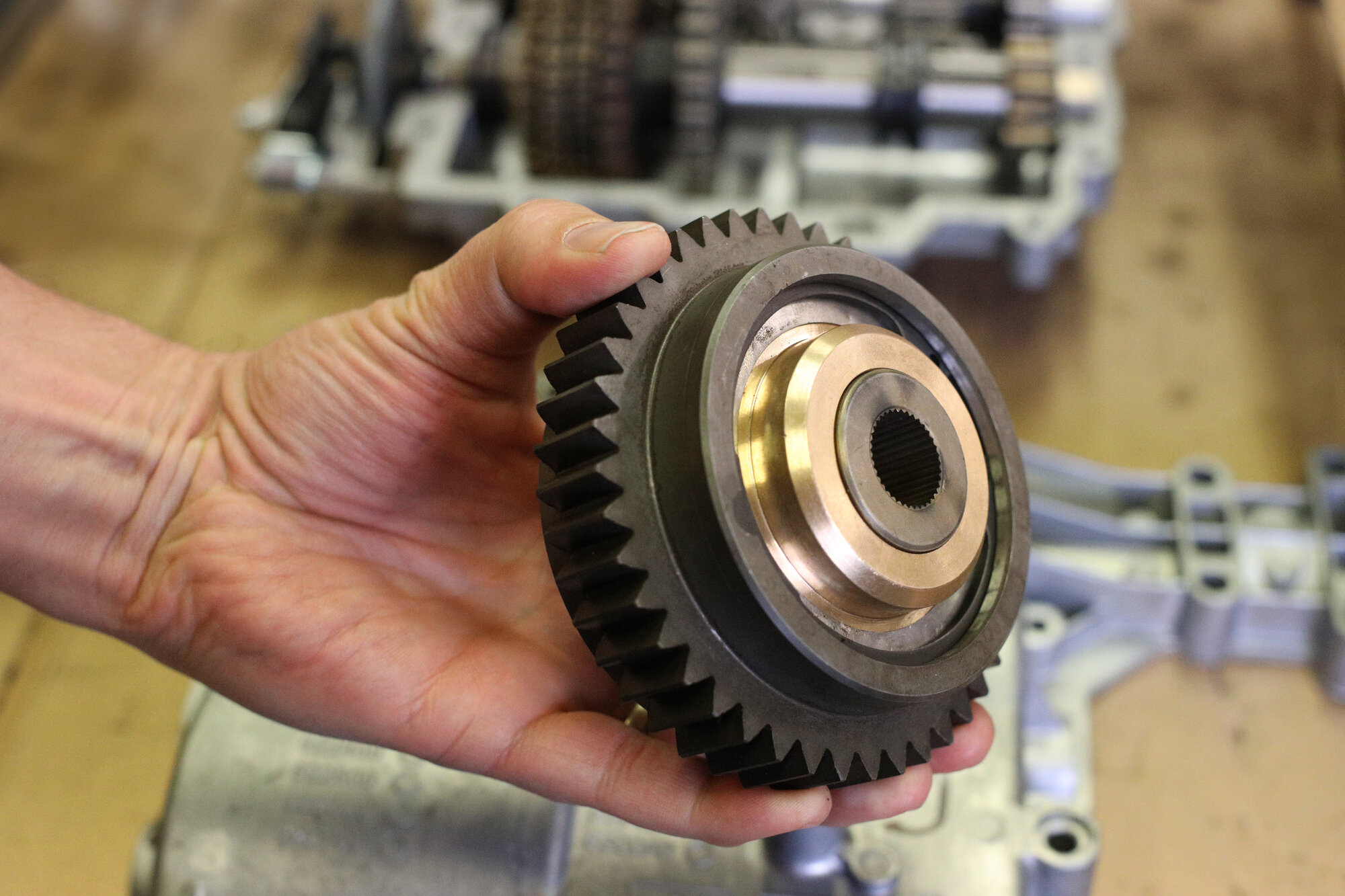

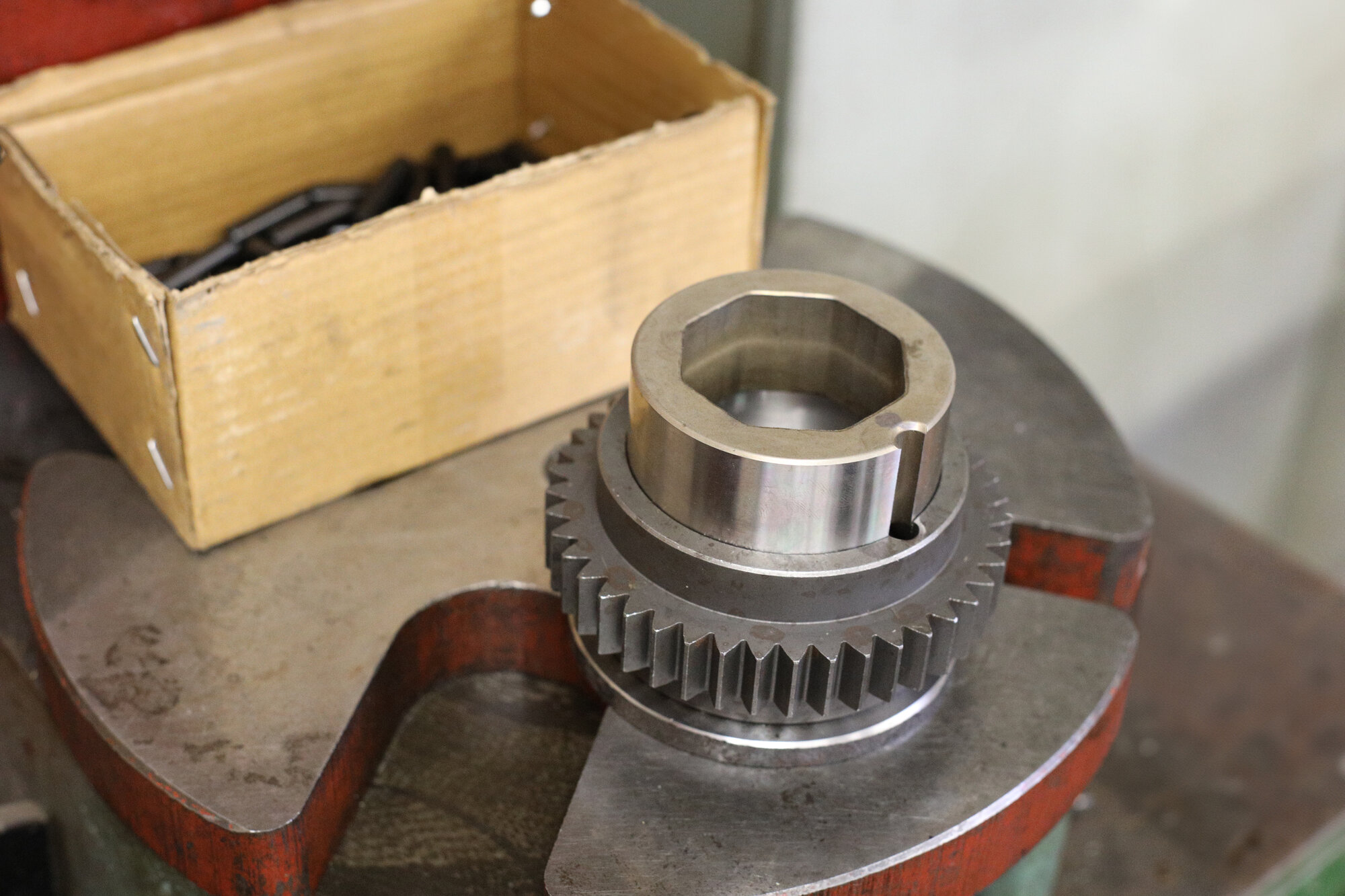

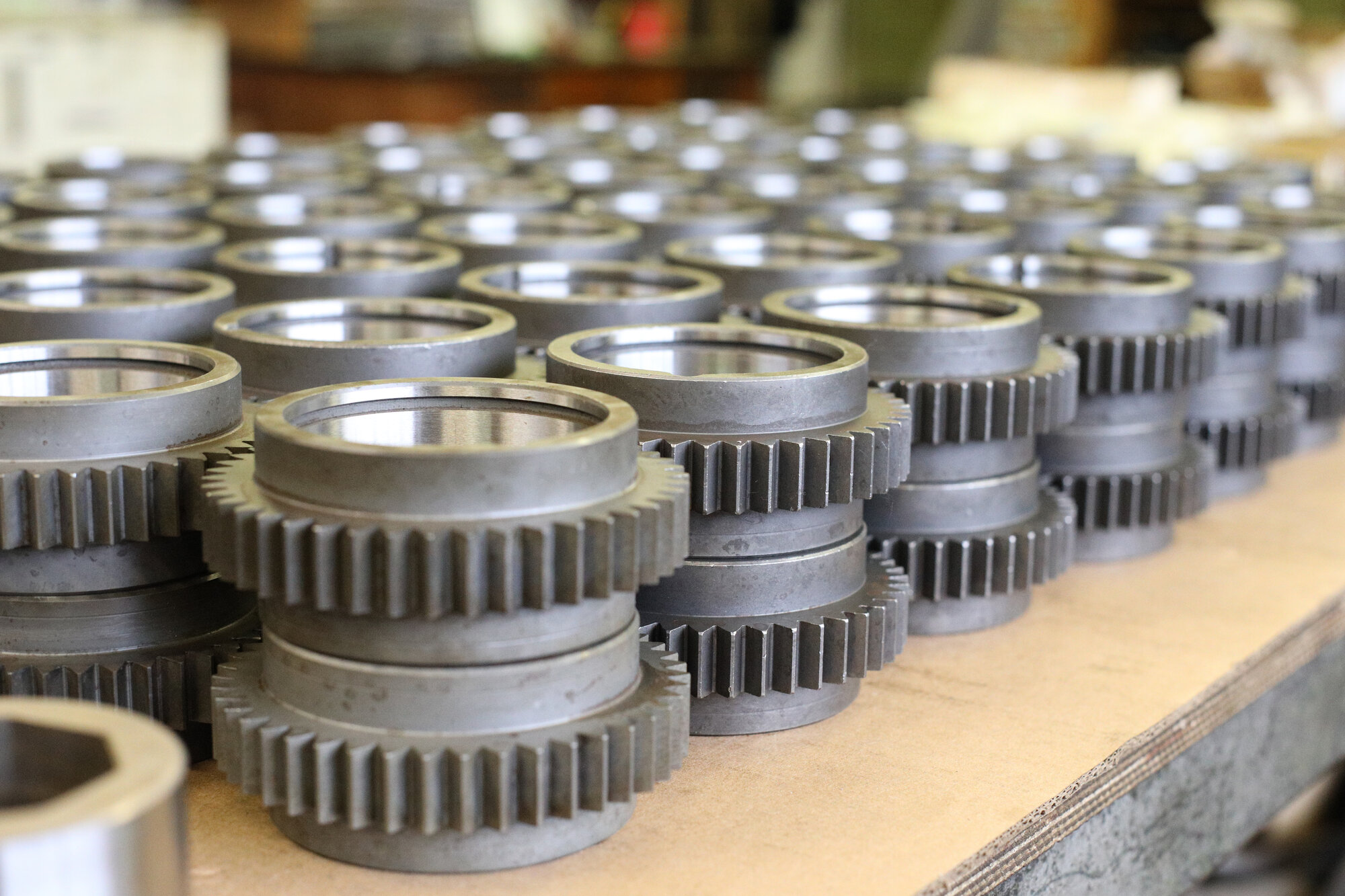

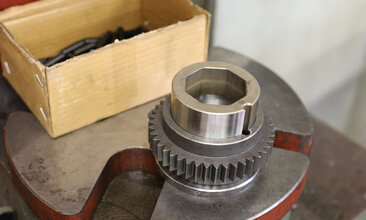

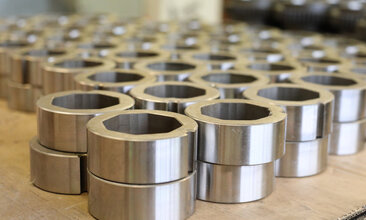

Nastoupili jsme dlouhou cestu vývoje a testování společně s americkou firmou Hillard, která vlastní uvedený patent. Jedná se o velice kompaktní řešení, využívající speciální varianty obousměrné volnoběžky této firmy a které zabírá stejný prostor jako standardní diferenciál. Stroj, vybavený tímto novým typem diferenciálu, má při přímé jízdě poháněna obě kola. Když dojde k zatočení, odpojí se vnější kolo, protože se otáčí větší rychlostí, než vnitřní. Po narovnání směru se vnější kolo opět připojí. Při velkém poloměru zatáčky dojde k odpojení a připojení vnějšího kola opakovaně, takže ovládání zatočení stroje není fyzicky namáhavé a přitom obě kola disponují plným výkonem. Automatická uzávěrka diferenciálu zareaguje i v okamžiku, kdy vnitřní kolo při zatáčení ztratí adhezi a tím se zvýší jeho rychlost. V okamžiku vyrovnání rychlostí vnitřního i vnějšího kola se diferenciál zablokuje a stroj pokračuje v jízdě s oběma poháněnými koly. Při pokračování v zatáčení stroje s automatickou uzávěrkou diferenciálu Hilliard dojde opět k odpojení vnějšího kola a stroj pokračuje v bezproblémové jízdě v původním poloměru zatáčky. Díky preciznímu vyladění a nízkým pojezdovým rychlostem u ručně vedených jednoosých strojů reaguje tento systém uzávěrky diferenciálu okamžitě. Obsluha vlastně ani nezaznamená, že k prokluzu některého kola hnací nápravy došlo. Nový systém eliminuje i velký neduh mechanických uzávěrek diferenciálu, které používají zubové spojky, kdy pro odblokování uzávěrky je vždy nutné zastavit, protože jinak nelze se strojem vůbec zatočit – toto je zvláště znatelné u čtyřkolových traktorů s manuální uzávěrkou diferenciálu pomocí nožního pedálu.

20230601_10134420230601_10111220230601_100913

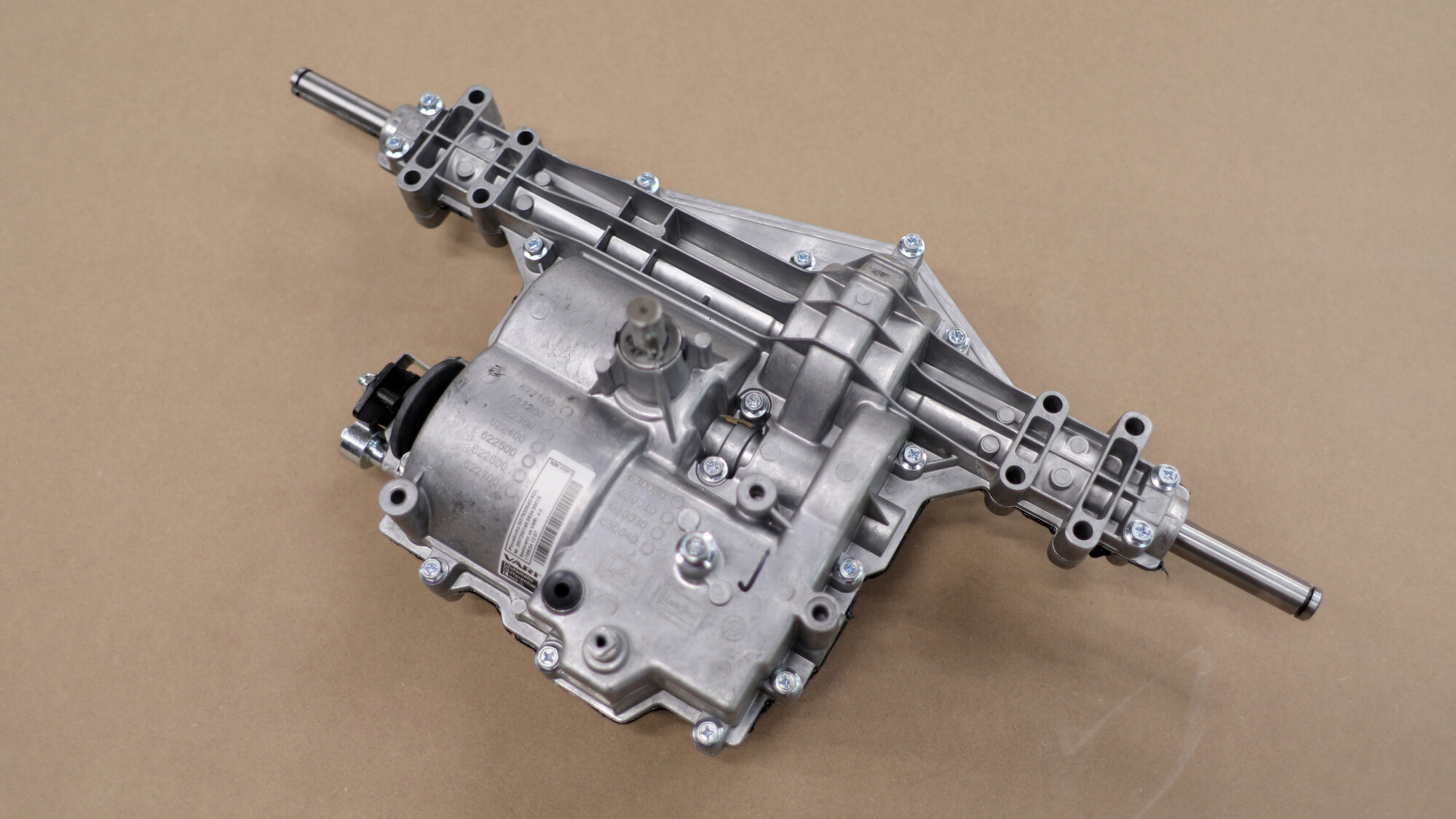

prevodka s ADL

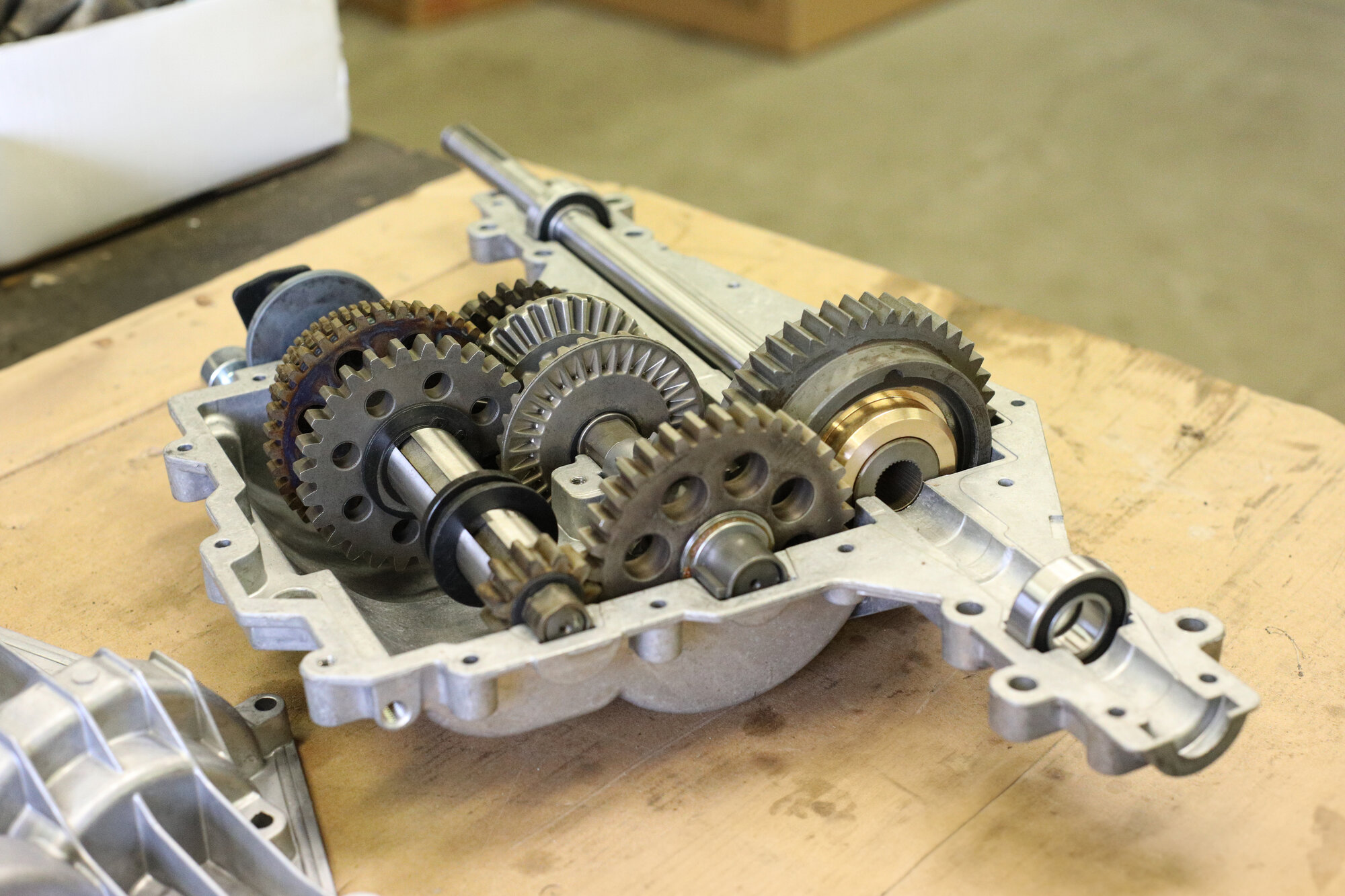

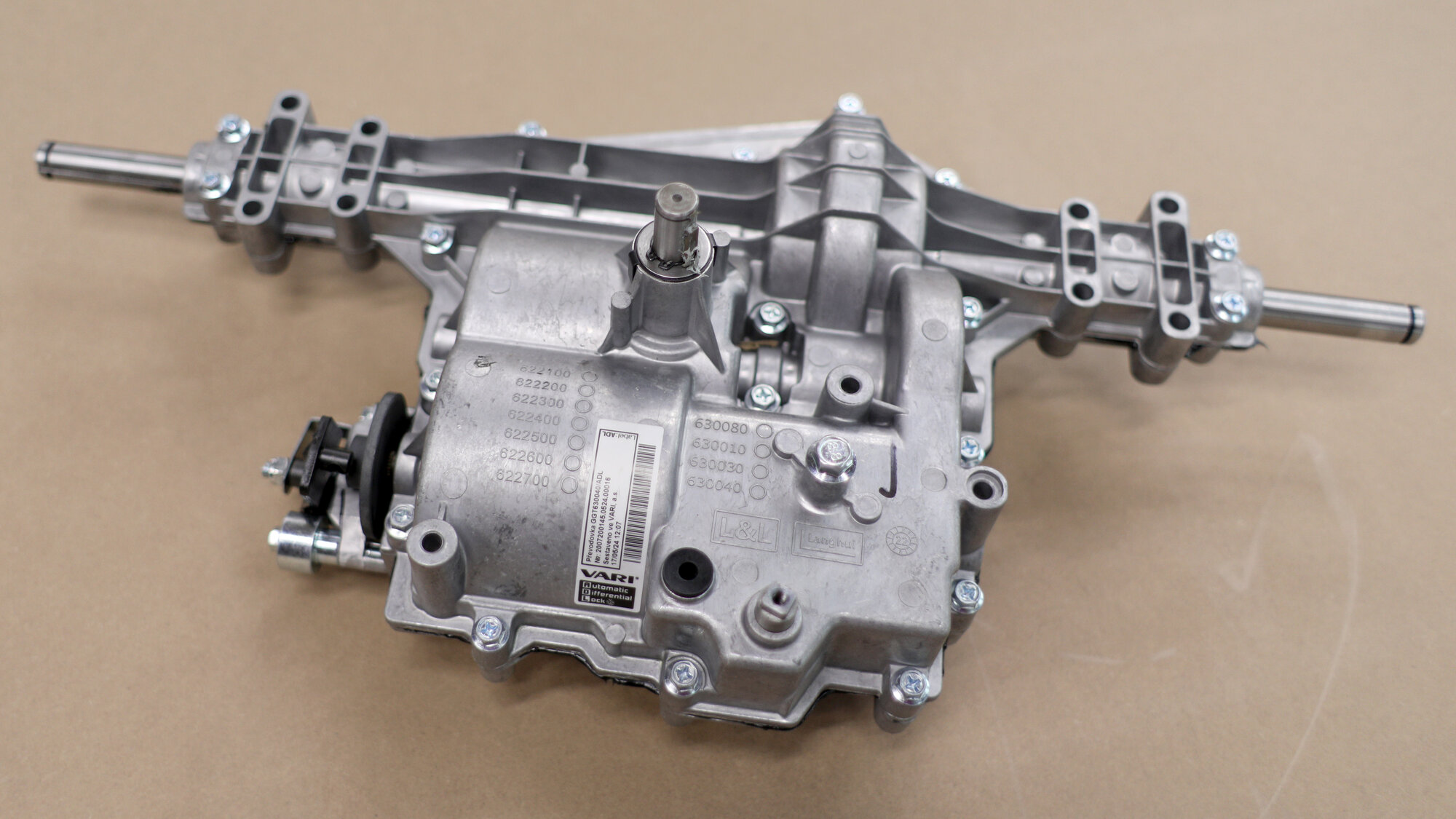

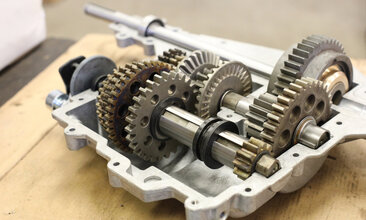

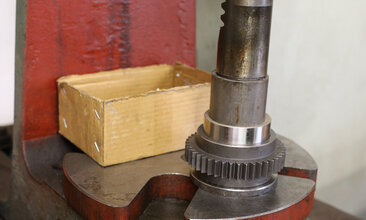

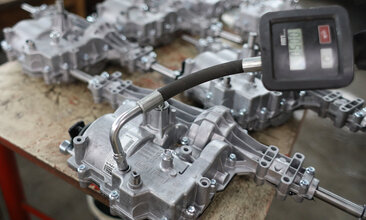

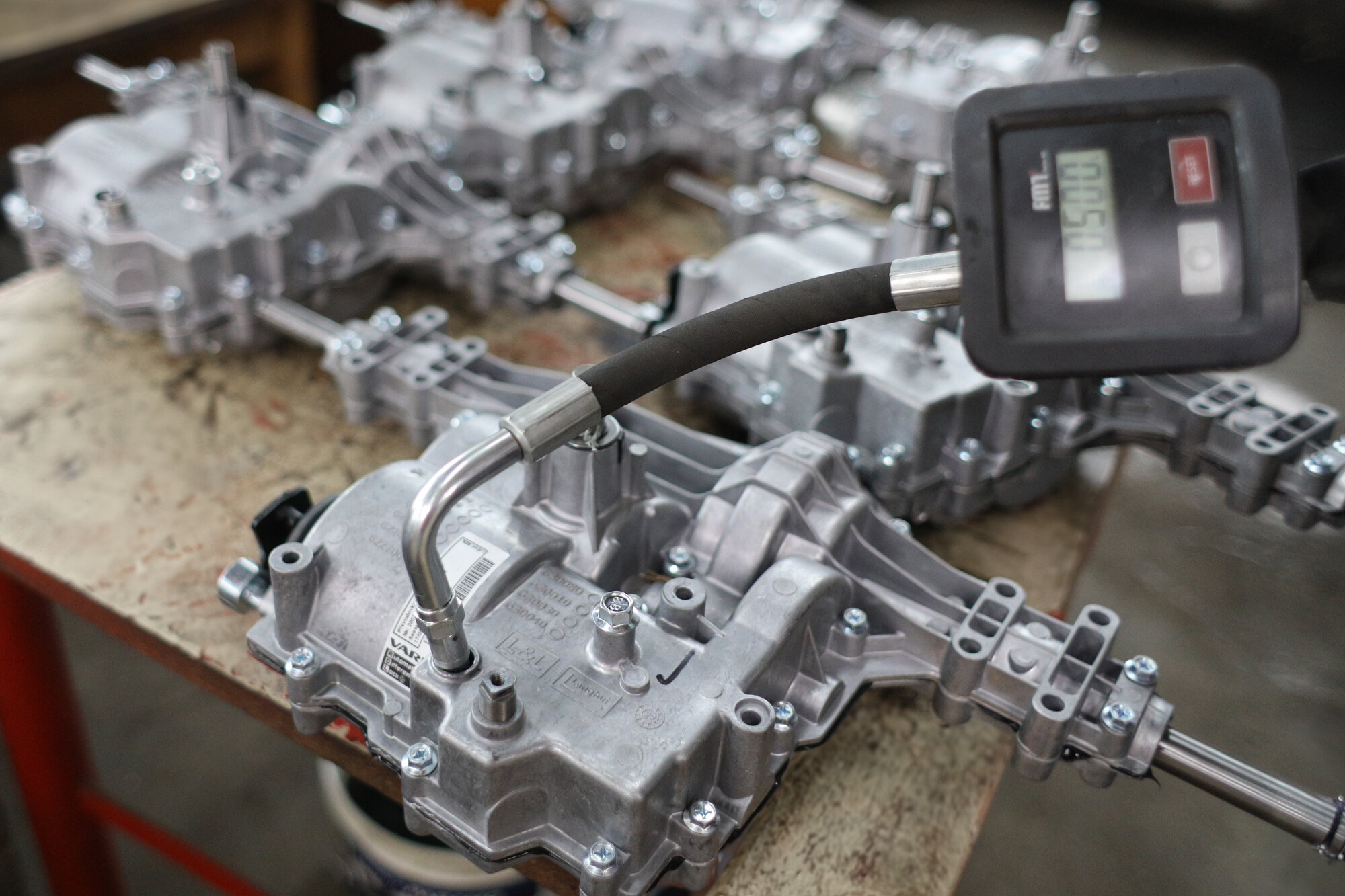

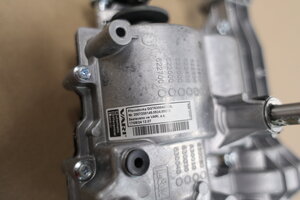

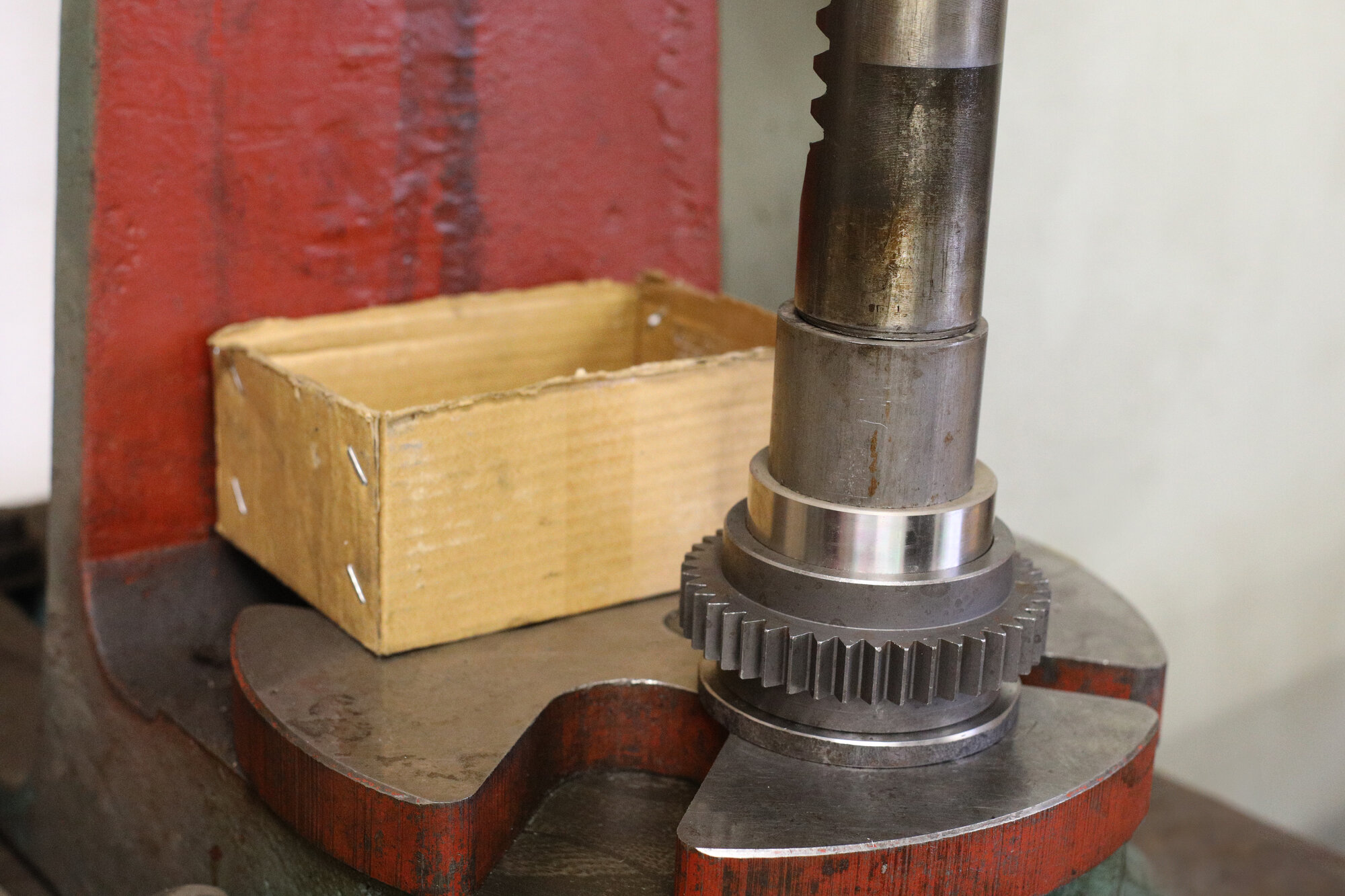

Do nové převodovky se při montáži ve VARI montuje nejen nový diferenciál s automatickou uzávěrkou ale i průmyslová ložiska na osy kol pro jejich delší životnost. Každá převodovka je pečlivě zkompletována a otestována a je naplněna vysokojakostním olejem pro mechanicky řazené převodovky. Naše stroje tak získávají další unikátní vlastnosti v dané kategorii, které v současnosti konkurence nemá.

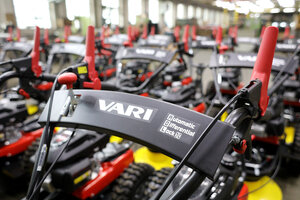

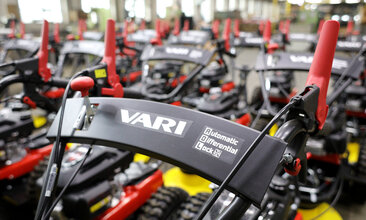

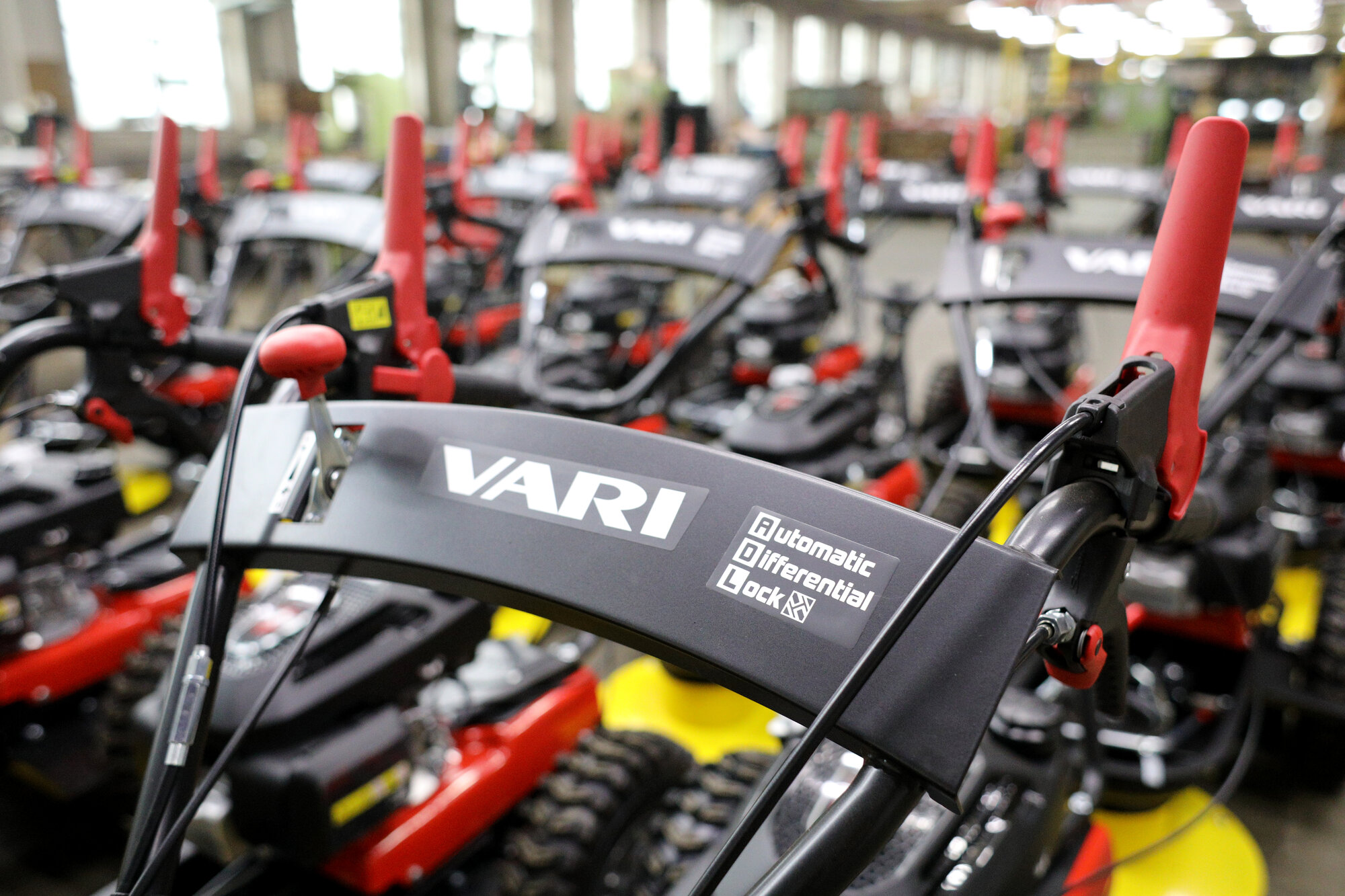

Přítomnost automatické uzávěrky diferenciálu poznáte díky přítomnosti označení ADL na řídítkách stroje, a samozřejmě také v jeho technické specifikaci. Díky tomuto technickému řešení je ovládaní, prostupnost a maximální adheze u vybraných strojů VARI na úrovni mnohem dražších profesionálních strojů. Vyberte si tedy i vy stroj VARI s ADL a poznejte rozdíl.

logo_ADL_finalDSC01114



Stroje s mechanickou převodovkou a ADL:

BDR-720 Adela PRO (model 2024), Hurricane F-590 PRO, CB-1000 PRO

Stroje s hydrostatickou převodovkou a ADL:

RAPTOR Hydro, F-700 Hydro
